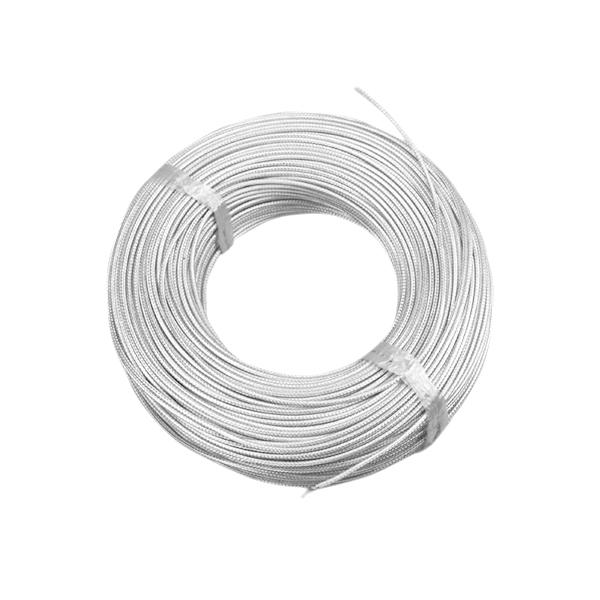

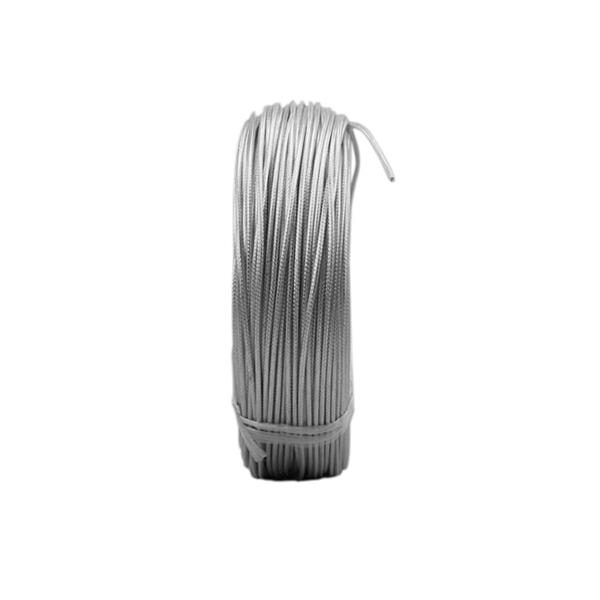

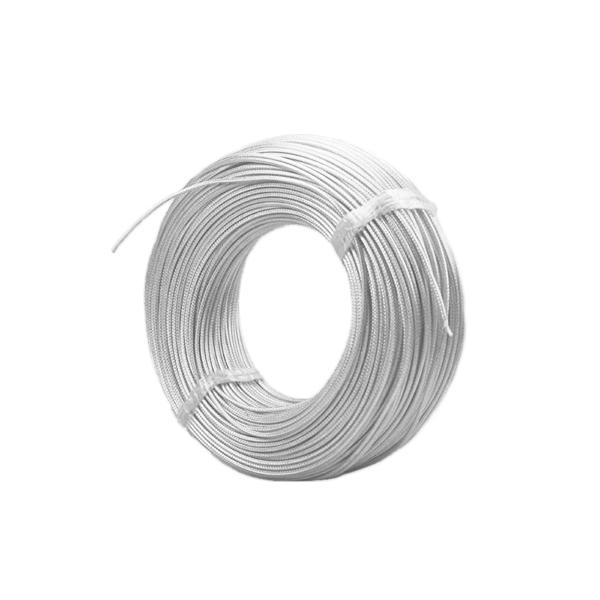

耐温镀银射频信号线
·产品标准:SJ1563
·使用条件：额定温度：-60～200℃ 相对温度：50℃<98%
·SFF型---聚四氟乙烯PTFE绝缘聚全乙丙烯FEP（F46）护套，SF46FFEP绝缘FEP护套
·采用镀银铜线导体和编织，编织密度不低于80%，编织线外径0.10～0.12mm
·绝缘电阻：>1x104MW20℃ 特性阻抗：50--50±3.5W 75-75±3.5W
·电晕电压：>1Kv电容；50-94PF/m, 75-70OPF/m
·传输功率：SFF-50-50.086kw 1000MHz SFF-50-1.50.17kw 1000MHz
·电缆交货长度：SFF型为>15m, SF46F型为100m
型号 | 导体结构股数 / 线径 | 绝缘外径(mm) | 电缆外径(mm) | 试验电压(kV) | 衰减 (dB/m) | 重量 | ||
2000MHz | 1000MHz | 3000MHz | ||||||
SF 46F -50-0.4 | 1/0.15 | 0.41±0.07 | 0.95±0.11 | 0.8 | 2.5 | 3.95 | 2.5 | |
SF 46F 50-0.6 | 7/0.08 | 0.61±0.07 | 1.5±0.11 | 1.0 | 1.7 | 2.65 | 5.5 | |
SF 46F -50-1 | 7/0.10 | 0.87±0.07 | 1.8±0.15 | 1.5 | 0.85 | 1.9 | 3.5 | 9 |
SF 46F -50-1.5-1 | 7/0.18 | 1.5±0.18 | 2.5±0.15 | 2.0 | 0.5 | 1.15 | 2.35 | 18 |
SF 46F -50.1.5.5 | 7/0.18 | 1.5±0.18 | 3.1±0.15 | 2.0 | 0.5 | 1.15 | 2.35 | 27 |
SF 46F -50-2 | 7/0.26 | 2.2±0.18 | 3.3±0.15 | 3.0 | 0.3 | 0.73 | 1.7 | 30 |
SF 46F -50-3 | 7/0.35 | 3.0±0.18 | 4.2±0.15 | 4.0 | 0.23 | 0.56 | 1.2 | 50 |
SF 46F -75-1.5-1 | 7/0.10 | 1.5±0.18 | 2.4±0.15 | 2.0 | 0.5 | 1.3 | 2.4 | 17.5 |
SF 46F -75-2 | 7/0.14 | 2.2±0.18 | 3.3±0.15 | 2.5 | 0.36 | 0.95 | 2 | 29 |
SF 46F -75-3 | 7/0.18 | 3.0±0.18 | 4.2±0.15 | 3.2 | 0.25 | 0.85 | 1.6 | 46 |
SFF-50-1 | 7/0.10 | 0.87±0.07 | 1.8±0.15 | 1.5 | 1.17 | 1.83 | 10 | |
SFF-50-1.5-1 | 7/0.08 | 1.5±0.18 | 2.4±0.15 | 2.0 | 0.71 | 1.12 | 18 | |
SFF-75-1 | 7/0.17 | 0.87±0.07 | 1.8±0.15 | 1.8 | 1.0 | 1.57 | 9.5 | |
SFF-75-15-1 | 7/0.10 | 1.5±0.18 | 2.4±0.15 | 2.0 | 0.71 | 1.12 | 18 | |
SFF-75-2 | 7/0.41 | 2.2±0.18 | 3.2±0.15 | 2.6 | 0.44 | 0.71 | 30 | |
