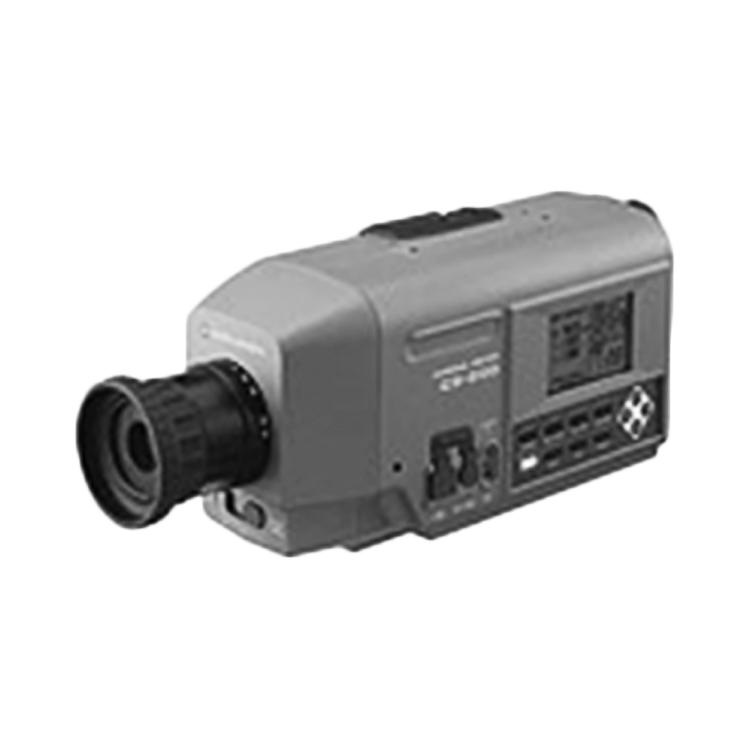

色彩亮度计CS-200

产品型号:CS-200
品牌:

本产品采用新开发的分光拟合方式,可对各种显示器、LED、灯光等的辉度、色度、相关色温实施高精度的测量。本品小巧轻便,电池供电模式操作方便,一台本机即可完成从低辉度到高辉度的全方位测量,经济实用。

CS-200 亮度和色度的高性能、高精度测量
使用了新的光谱曲线拟合法之后,测量的精度得到了进一步提升,并可保证被测亮度从0.01cd/m2到200,000cd/m2之间的数据的高精度。 您可以非常方便地选择三种测量角度。CS-200特别适合用于多种类型光源的测量。CS-200的高性能、高精度不仅体现在测量目前已有的显示方式,例如LCD和PDP(等离子),也体现在未来将要出现的如有机电致发光(Organic EL)和各类光源,例如LED及高压灯管。
测量精度高   •因为采用了新的光谱曲线拟合法,测量纯色彩时,保证了相同的高精度,就如同使用了分光辐射度计一样
 •光圈可以滤去目标镜头与实际测量点之间的杂光,使测量更为准确
•测量可以与显示同步进行
测量范围大   •可以测量低至0.01cd /平方米,高到200,000cd /平方米之间的亮度
•通过光谱敏感曲线拟合方式与精确的仪器装置设置,实现了测量的高重复性
可选择测量角度  •根据被测量目标不同,可简单、快捷地选择测量角度(1°,0.2°,0.1°)(测量角度切换)
外形小巧,轻便,可电池供电   •小巧的外形、轻便、电池供电等这些设计真正实现了手持操作。同样,也可以使用交流适配器
1°测量角                      2°测量角                 3°测量角
 大、中尺寸的显示               小尺寸光源                非常小的光源或远距离灯光
••••LCD,PDP或EL显示面板        •电子应用中的发光二极管   •PDP或LCD像素
•类似灯•类似灯或黑光的光源          •汽车仪表盘                     •汽车刹车灯
•飞机仪表盘                          •信号灯                   •户外大型电视
 在0.1°测量角时, 吸收的光线约为1°角时的1/100, 因此, 测量值的重复性与1°角时重复测量低亮度光源100次的重复性相同。
光谱敏感曲线拟合法:
通过将二极管与光栅结合进行线形排列,40个传感器保证了与CIE 1931色彩匹配函数的最佳拟合度,并可在2°标准观察者与10°标准观察之间进行选择。
 计算方法:
由于通过CIE色彩匹配函数对每一波长的值进行了计算,因此,CS-200不仅可以测得2°标准观察者下的数值,还可以得到10°标准观察者下的值。
CS-S10W数据处理软件适用于研发(R&D)和质量控制部门(QC)
数据管理软件CS-S10W通过个人电脑来控制CS-200,并把测量数据以数字化和图表化的格式显示出来。
•色度图(Lv xy,Lv u´v´)
•趋势图,合格/不合格,均匀性、对比度
••单点或多点测定
•平均间隔测量
•用户自定义报告格式并以EXCEL格式输出

系统要求

操作系统

Windows 2000 Professional SP2WindowsXPProfessionalSP1

CPU

PentiumIII 600MHz 或以上

内存

至少 126MB/ 推荐 256MB 以上

硬盘

60MB 以上

显示

1024*768 256 色

其它

CD-ROW 用于安装 /USB 接口用于连接


近摄镜

最小测量区域

最大测量区域

最小距离

最大距离

测量角度

0.2°

0.1°

0.2°

0.1°

0.2°

0.1°

0.2°

0.1°

4.7mm

1mm

0.5mm

无限大

无限大

无限大

300mm

无限远

No.122

2.2mm

0.5mm

0.3mm

4.6mm

1mm

0.5mm

132mm

244mm

No.107

0.8mm

0.2mm

0.1mm

1.1mm

0.3mm

0.2mm

46mm

55mm



CS-200 规格

型号

CS-200

测量范围

0.01-200,000 cd/m 2 ( 测量角度为 1°)

0.01-5,000,000 cd/m 2 ( 测量角度为 0.2°)

0.01-20,00,000 cd/m 2 ( 测量角度为 0.1°)

精度 ( 测量角度为 1°)#1

150 cd/m 2 (CIE-A) Lv±2%±1digit xy±0.002

0.01-0.05 cd/m 2 (CIE-A) Lv±0.02 cd/m 2 ±1digit …

0.5-1 cd/m 2 ( CIE-A ) Lv±0.02 cd/m 2 ±1digit xy±0.007

1– 10 cd/m 2 (CIE-A) Lv±2% ±1digitxy±0.004

10-200,000 cd/m 2 (CIE-A) Lv±2% ±1digitxy±0.003

150 cd/m 2 ( CIE-A )滤色镜 (R , G , B) xy±0.006

精度 ( 测量角度为 1°)#2

0.01-1 cd/m 2 (CIE-A) Lv±0.03 cd/m 2 ±1digit (2s/ 慢 )

1 - 2 cd/m 2 (CIE-A) Lv±2%±1digit xy±0.008 (2s/ 慢 )

2 - 4 cd/m 2 (CIE-A) Lv±2%±1digit xy±0.004 (2s/ 慢 )

4 - 8 cd/m 2 (CIE-A) Lv±2%±1digit xy±0.002 (2s/ 慢 )

8 -200,000 cd/m 2 (CIE-A) Lv±0.2%±1digit xy±0.001 (2s/ 慢 )

( 极快速和快速模式的重复性是慢速模式下的 2 倍 )

( 极慢式的重复性是慢速模式下的 1/2 倍 )

测量时间

0.5 秒 / 次 ( 极快 ) 1 秒 / 次 ( 快 )

3 秒 / 次 ( 慢 ) 12 秒 / 次 ( 极慢 )

测量方法

分光模式 , 光栅 + 线形二极管排列

测量角度

0.1°, 0.2°, 1°( 可选择 )

最小测量区域

0.5 秒 /mm ( 标准 ) 0.1mm () 近摄镜头 )

最小距离

300 mm( 标准 )

测量模式

Lvxy, Lvu´v´, LvTduv, XYZ, 主波长

接口

USB 1.1

其它

交流适配器 /4 节 5 号电池

电池寿命

约 3 小时 ( 连接测量 / 快速模式 /5 号碱性电池 )

尺寸

95mm( 宽 )×127mm( 高 )×330mm( 长 )

重量

1.8kg

操作环境

0-40 ℃ / 相对湿度低于 85%( 在 35 ℃ ) 无凝露

存储环境

0-40 ℃ / 相对湿度低于 85%( 在 35 ℃ ) 无凝露

标准配件

交流适配器,镜头盖,切换开关盖, ND 目镜滤镜, USB 线( 2 米),数据处理软件 CS-S10W (标准版)

可选配件

软包装,近摄镜头( No.107&No.122 ) , 转换接圈 (40.5-55mm),

ND 滤镜 (1/10&1/100), 弯角取景器 , 白色校准板 (45-0)&(d-0)

数据处理软件 CS-S10W( 专业版 )



#1 23 ℃ ±2 ℃ Lv=0.01-10 cd/m 2 慢速 30 次测量的平均值

Lv=10 cd/m 2 慢速 10 次测量的平均值

#2 在 0.2° 测量角时 , 吸收的光线约为 1° 角时的 1/25, 因此 , 测量值的重复性与 1° 角时重复测量低亮度光源 25 次的重复性相同。

从LCD、PDP到新一代显示器的有机EL、FED,再到LED、灯光等光学设备,本品可对各种光源的辉度、色度、相关色温进行准确的测量。
